当前位置:返回首页 > 产品展示 >
广东三维附件
广东三维附件

广东三维附件

产品详情

三维附件具备的特点:

1、提供夹具,缩短生产周期由于夹具元件已预先制造好,需用时,立即可根据工件的加工要求组合拼装面提供夹具,组合时间短,缩短了生产准备周期。

2、加工质量由于组合夹具元件制造,组合后的夹具易于满足加工要求,加工质量。

3、节省人力物力组合夹具元件可长期重复使用,节省了夹具设计制造的工作量,减少了材料和设备的消耗,并可减少夹具库存数量和存放面积。

但是,组合夹具一般比较笨重,刚性较差,需要大量的元件储备,投资费用较大,主要适用于大中型工厂新产品试制等单件小批生产临时应急生产场合。

三维附件是将金属切削加工使用的组合夹具理论成功运用到焊接加工,是从传统的T型平台,槽系平台发展起来的三维孔系组合夹具系统。基本上所有的零部件全部是金属加工件,了产品的质量和竞争优势。

河北丰全机械制造有限公司
咨询电话:15733755098
序号名称图片编码规格mm毛坯重量粗加工后重量净量Kg备注

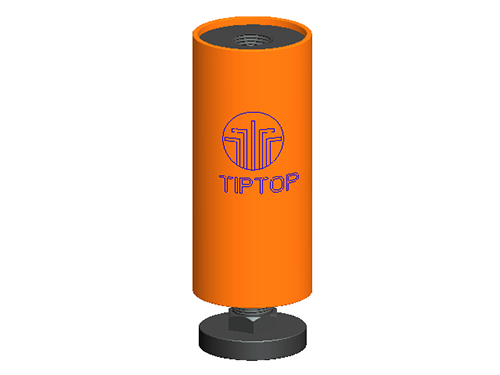

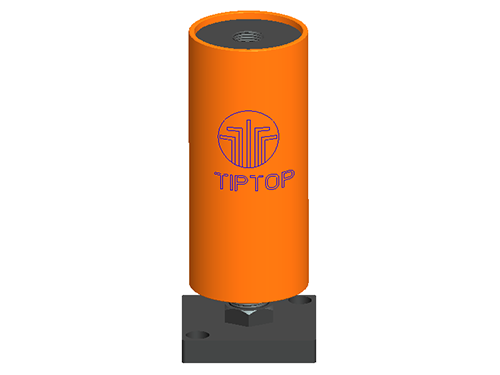

35标准型支撑腿 2871001φ89x2002.65
6.60
36标准型支撑腿 2871002φ89x3504.60
7.20
37标准型支撑腿 J2871003φ89x4508.60
9.90
38标准型支撑腿 2871004φ89x6208.20
10.80

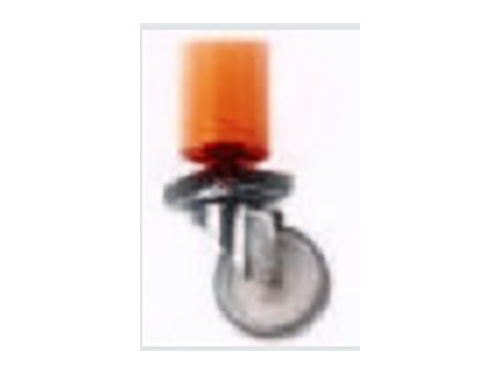

39万向轮支撑腿  2871101φ89x200

8.10
40万向轮支撑腿  2871102φ89x350

10.00
41万向轮支撑腿  2871103φ89x450

11.40
42万向轮支撑腿  2871104φ89x620

13.60
43可固定型支撑腿  J2871201φ89x200

7.80
44可固定型支撑腿  871202φ89x350

9.70
45可固定型支撑腿  2871203φ89x450

11.10
46可固定型支撑腿  2871204φ89x620

13.30
47框架底座  28713011000x1000x400

95.00
48
J28713021200x1200x400

125.00
49
28713031500x1000x400

175.00
50
28713041500x1500x400

245.00
51
8713052000x1000x400

210.00

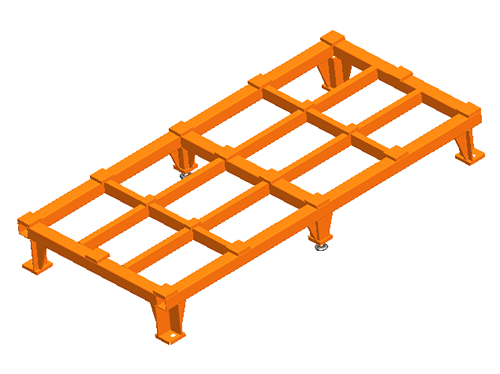

52支撑框架28713062400x1200x400303.00
302.00
53支撑框架28713073000x1500x400432.00
431.00
54支撑框架28713084000x2000x400602.00
599.00

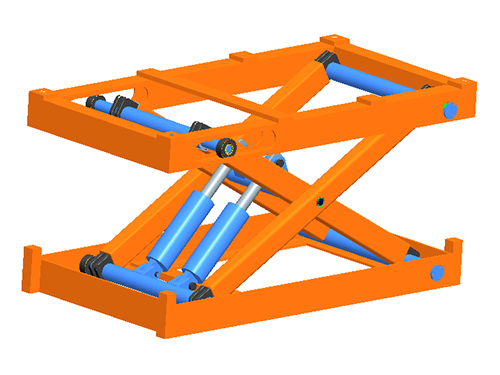

55液压升降机   28714012000x1000

385.00
56液压升降机   28714022400x1200

465.00

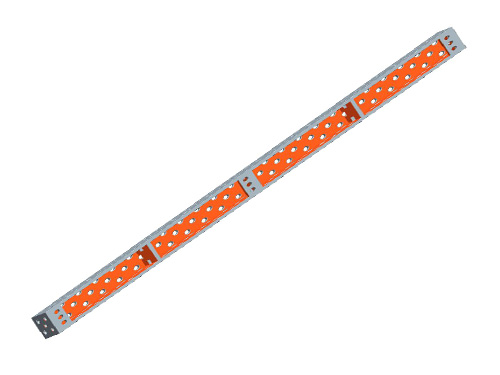

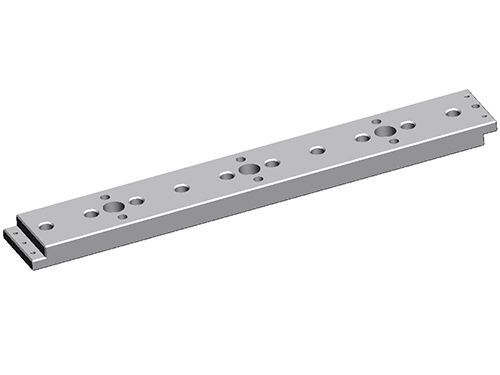

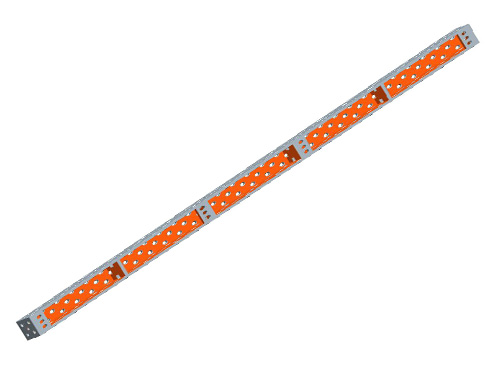

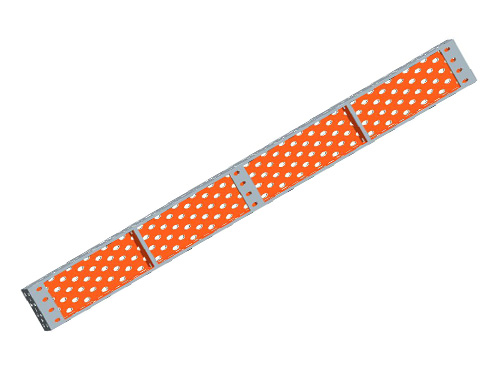

57轨道28715011000x150x5078.00 62.0054.00
58轨道28715022000x150x50154.00 124.00108.00
59轨道28715033000x150x50230.00 186.00162.00

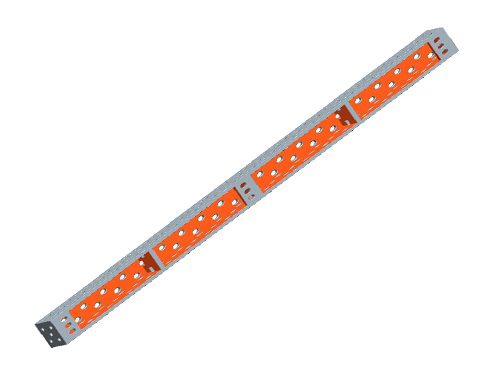

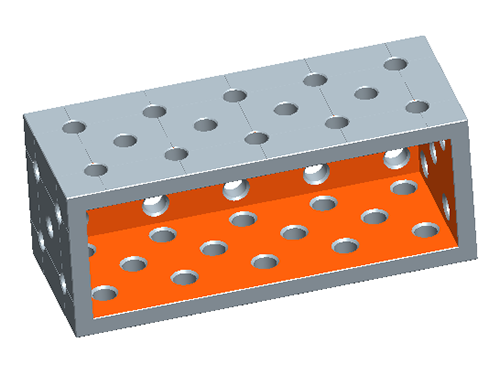

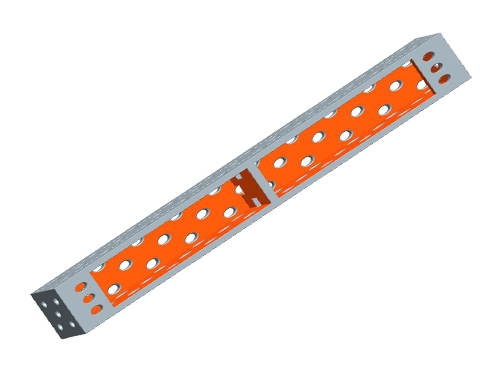

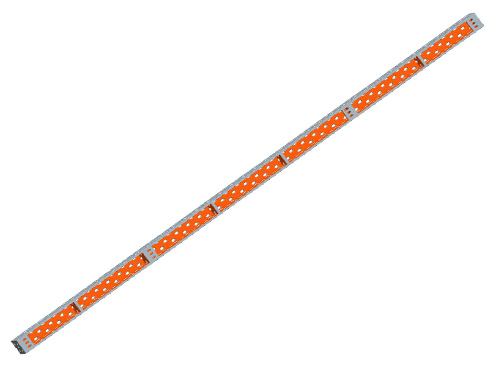

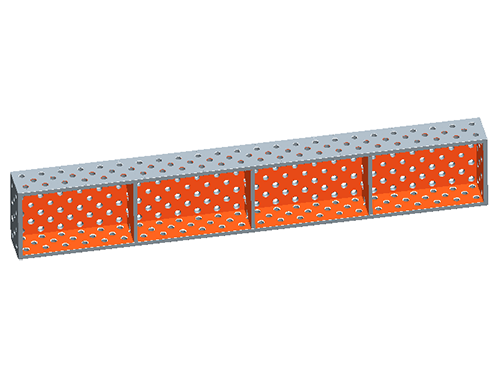

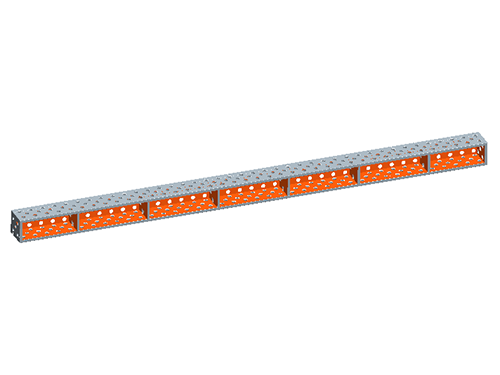

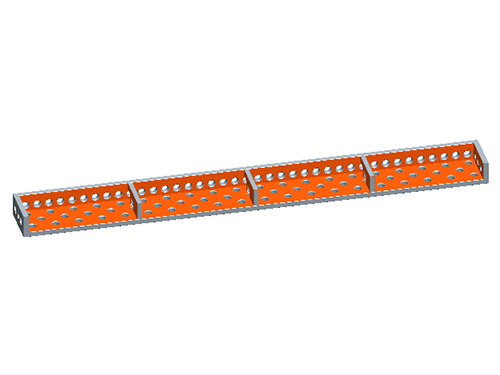

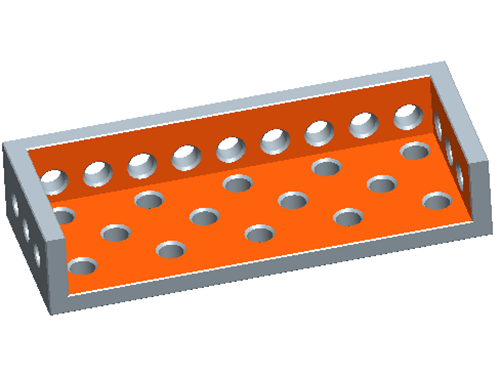

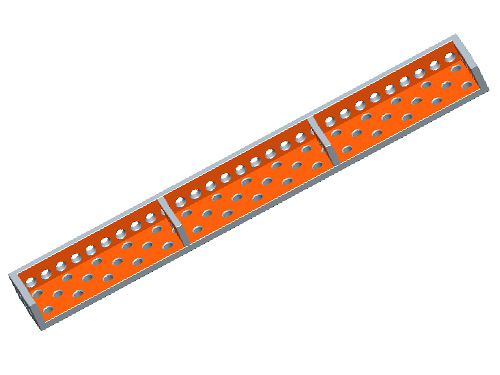

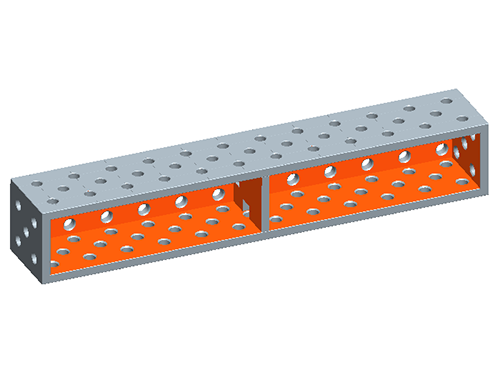

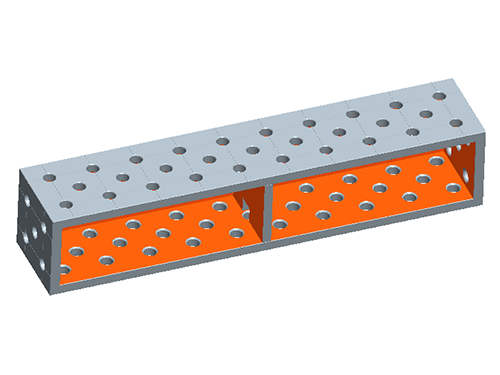

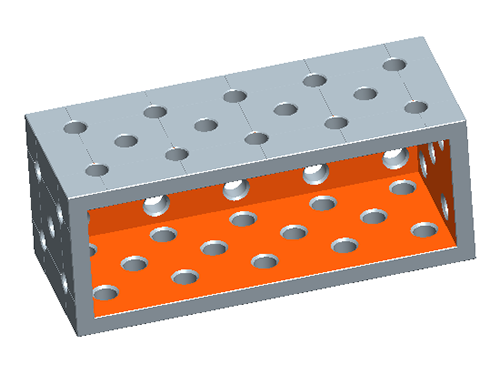

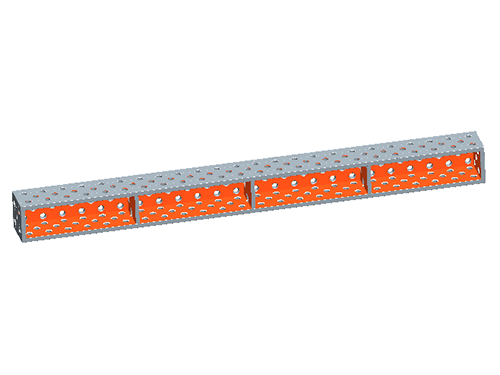

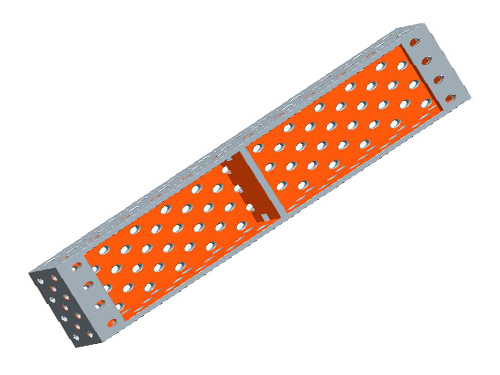

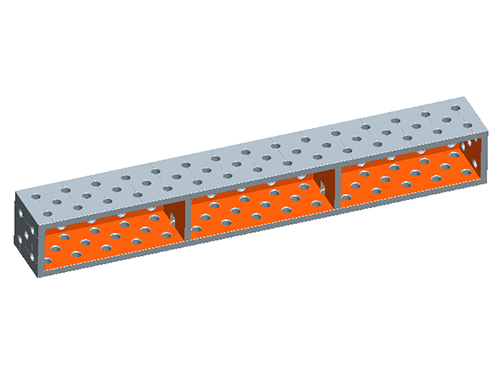

60U型方箱-钢件 2820001500x200x20068.00 64.0054.00
61U型方箱-钢件 28200021000x200x200125.00 119.00101.00
62U型方箱-钢件 28200031200x200x200150.00 142.00122.00
63U型方箱-钢件 28200041500x200x200211.00 176.00151.00
64U型方箱-钢件 28200052000x200x200277.00 229.00197.00
65U型方箱-钢件 28200062400x200x200327.00 271.00233.00

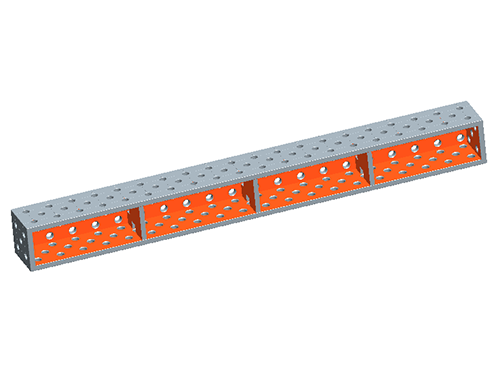

66U型方箱-钢件 28200073000x200x200401.00 349.00300.00

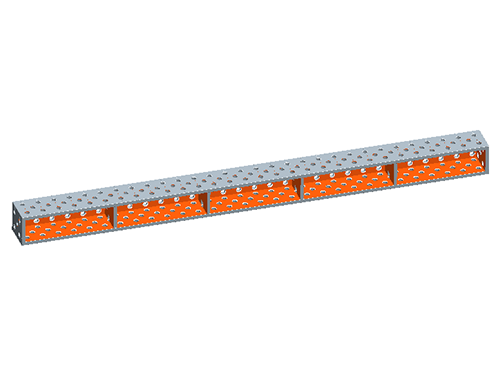

67U型方箱-钢件 28200084000x200x200533.00 463.00399.00
68U型方箱-钢件 28200091200x400x200220.90 208.70181.50
69U型方箱-钢件 28200102400x400x200458.30 400.30339.30

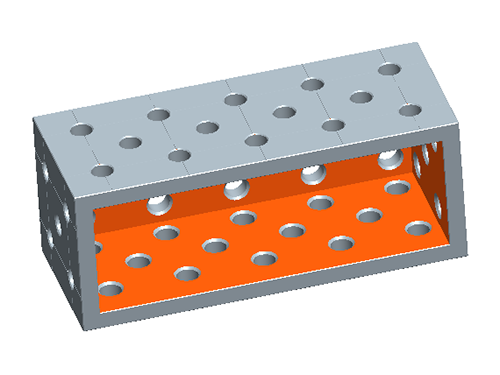

70U型方箱-铸件2820101500x200x20079.00 66.0054.00
71U型方箱-铸件28201021000x200x200147.00 124.00101.00
72U型方箱-铸件8201031200x200x200177.00 149.00128.00
73U型方箱-铸件28201041500x200x200216.00 182.00156.00
74U型方箱-铸件28201052000x200x200276.00 240.00206.00
75U型方箱-铸件28201062400x200x200336.00 284.00244.00
76U型方箱-铸件J28201073000x200x200418.00 353.00303.00
77U型方箱-铸件J28201084000x200x200555.00 470.00392.00
78U型方箱-铸件28201091200x400x200

192.90
79U型方箱-铸件28201102400x400x200490.00 419.00368.00
80U型方箱-铸件28201112400x600x200638.00 548.00485.00

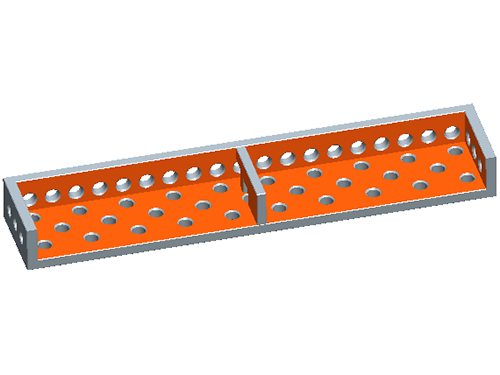

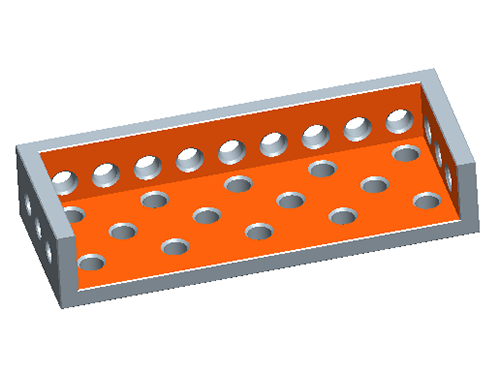

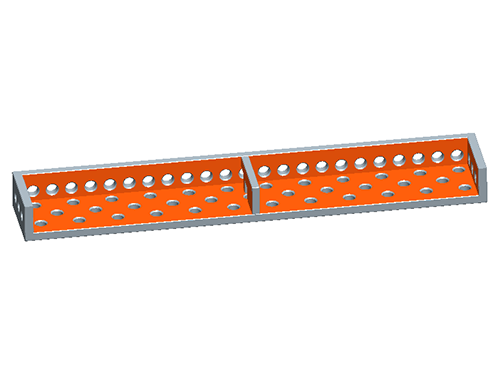

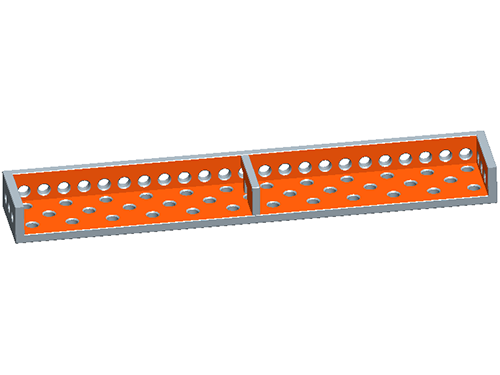

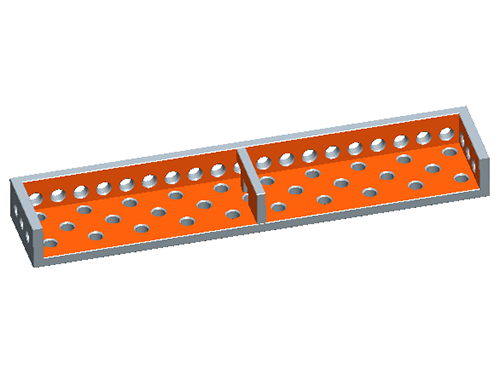

81L型方箱-钢件  2821001500x200x10033.90 32.0027.00
82L型方箱-钢件  28210021000x200x10063.30 61.0050.00
83L型方箱-钢件  J28210031200x200x10075.00 71.0059.00
84L型方箱-钢件  28210041500x200x100107.00 92.0076.00
85L型方箱-钢件  28210052000x200x100

97.80
86L型方箱-铸件  2821011500x200x10040.50 33.3027.60
87L型方箱-铸件  28210121000x200x10073.20 60.4050.30
88L型方箱-铸件  28210131200x200x10086.10 71.0059.20
89L型方箱-铸件  28210141500x200x100107.20 88.7074.00

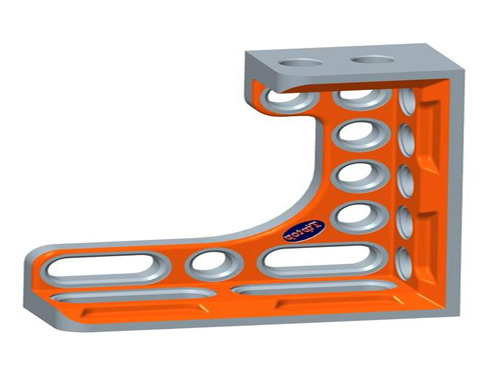

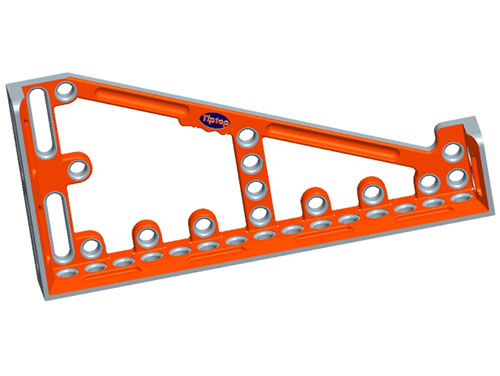

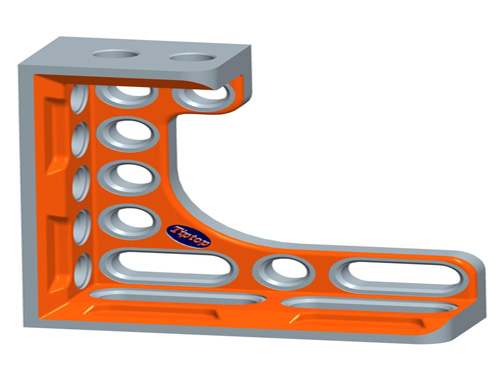

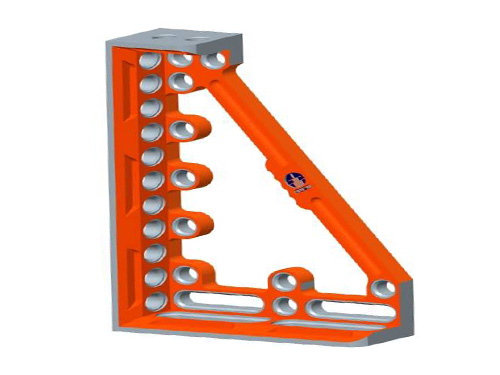

90支承角铁-铸件(左)  2822101300x275x100(L)22.00 17.7013.00
91支承角铁-铸件(右) 2822102300x275x100(R)22.00 17.0013.00
92支承角铁-铸件(左)  2822103600x375x100(L)38.50 32.2023.00
93支承角铁-铸件(右)  2822104600x375x100(R)38.50 32.2023.00
94支承角铁-铸件(左)  2822105800x375x100(L)48.00 40.1029.00
95支承角铁-铸件(右)  2822106800x375x100(R)48.00 40.1029.00

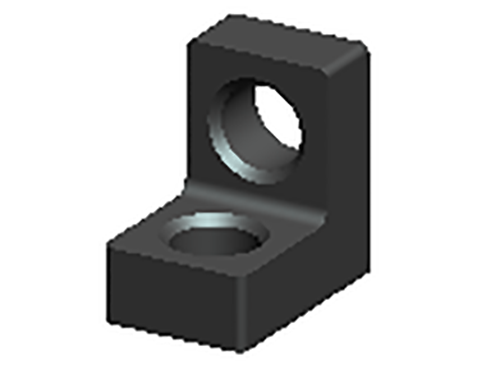

96角型支承块  2823001200x200x17525.00 21.0017.00

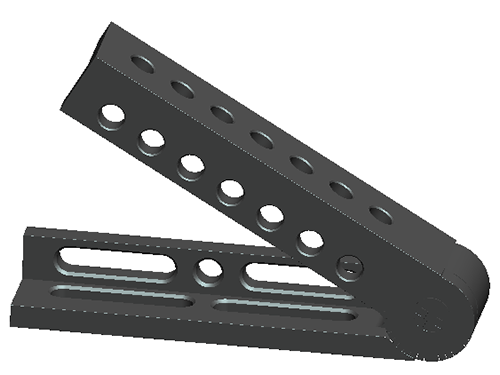

97角度器 2870001500x100x10035.20 /26.00

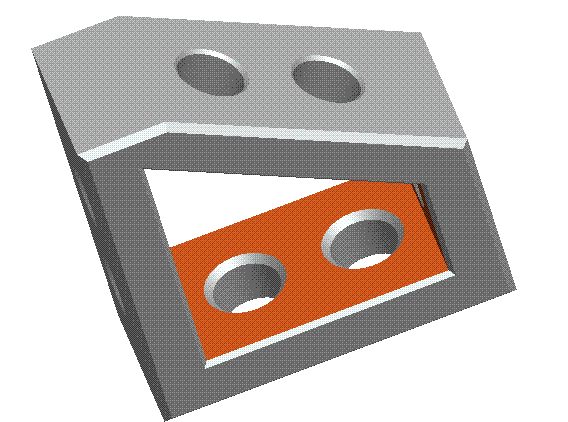

9830°支承座2824001150x150x75x30°7.27
5.62 新产品
9945°支承座2824002150x150x75x45°6.96
5.56 新产品

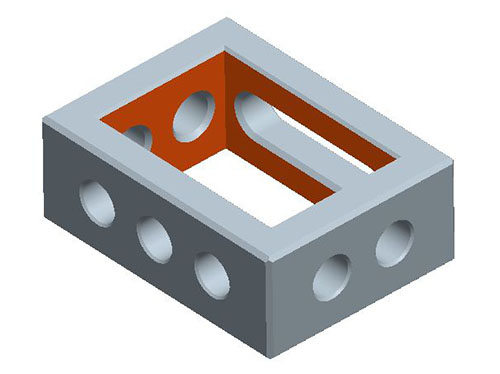

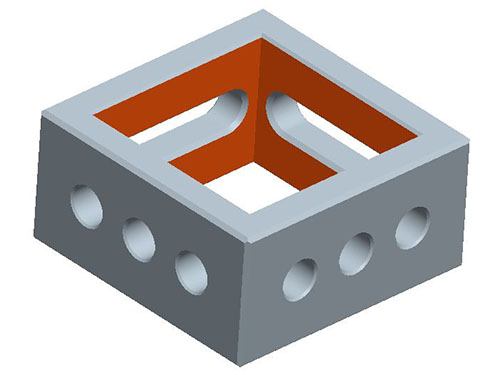

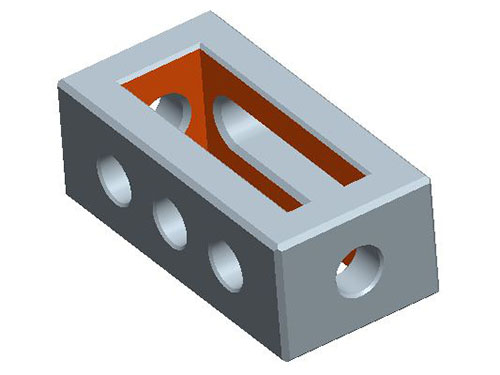

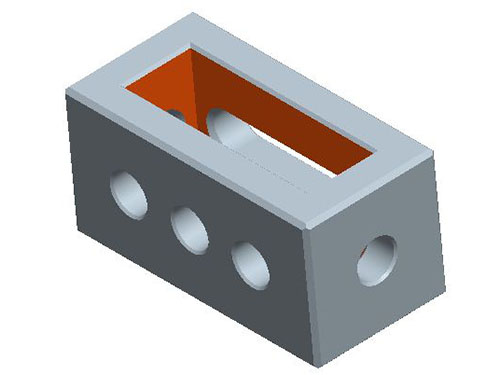

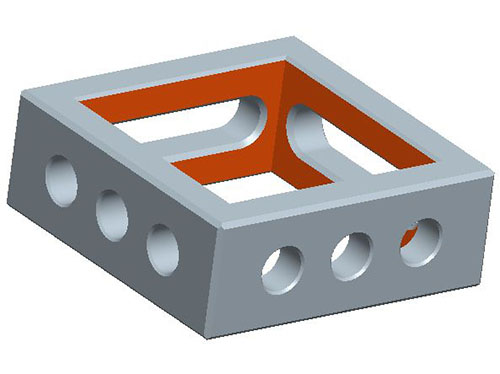

100框式支承座2825001200x200x7512.2
8.24新产品
101框式支承座2825002200x150x7510.48
7.3新产品
102框式支承座J2825003200x100x758.78
6.09新产品
103框式支承座2825004200x200x10016.28
11.68新产品
104框式支承座2825005200x150x10013.8
10.27新产品
105框式支承座2825006200x100x10011.7
8.54新产品

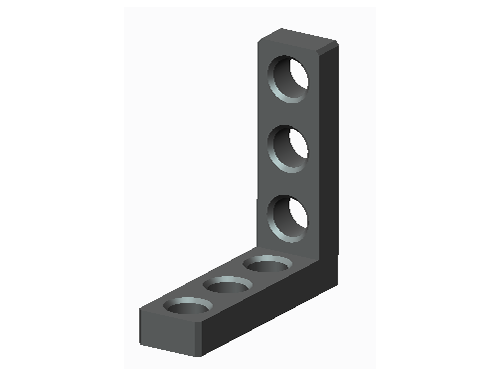

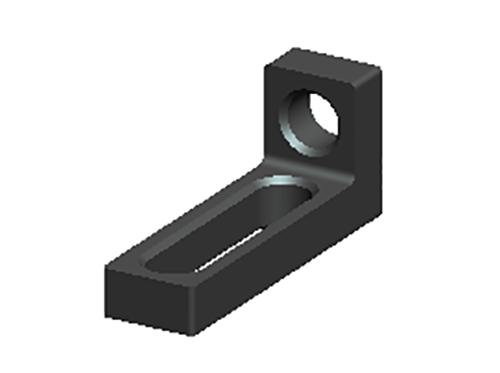

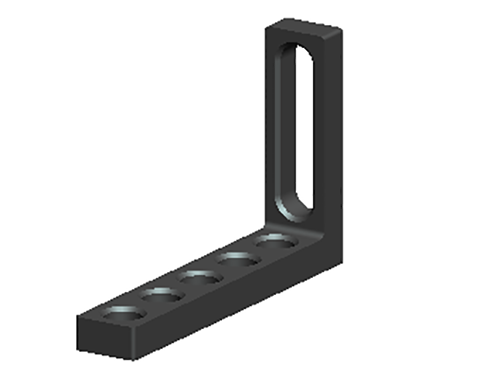

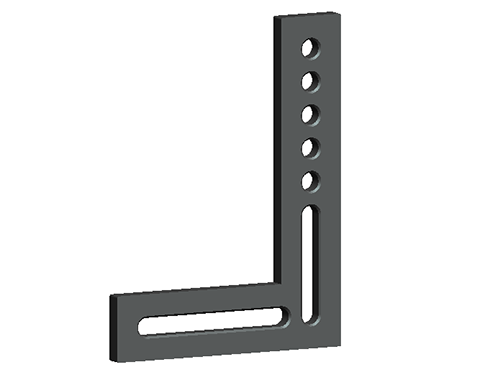

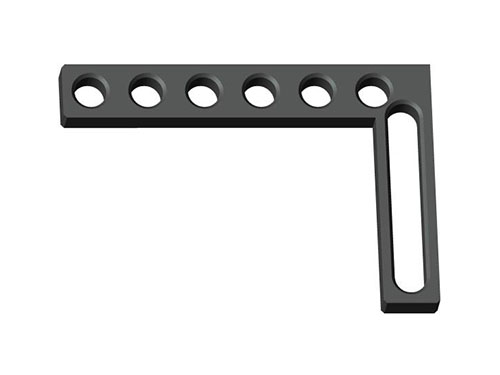

106定位角尺283000175x50x75

9.7
107定位角尺2830002175x50x75

10
108定位角尺J2830003175x50x175(孔/孔)

2.50
109定位角尺2830004175x50x175(槽/槽)

1.82
110定位角尺2830005175x50x175(孔/槽)

2.20
111定位角尺2830006275x50x175

3.00

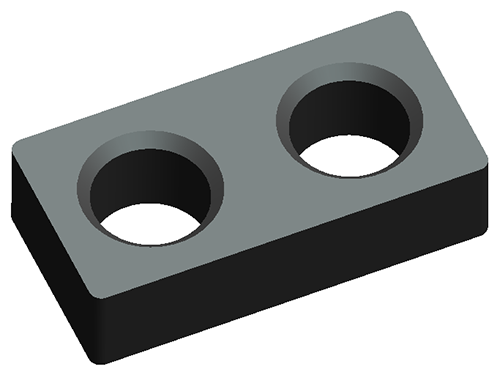

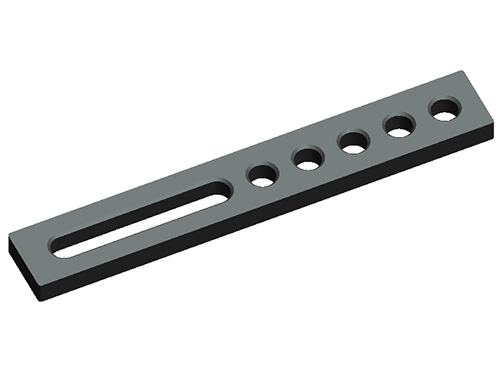

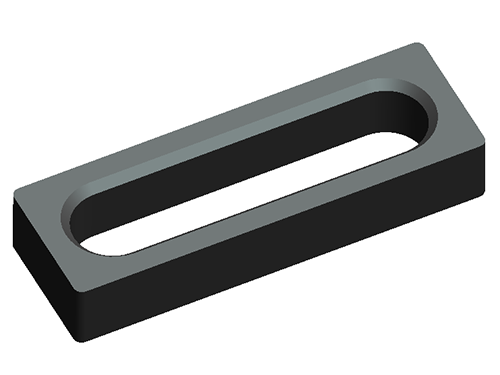

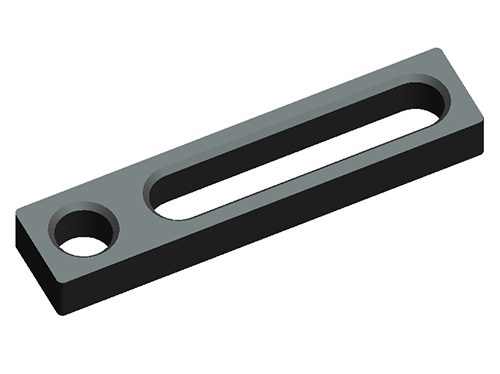

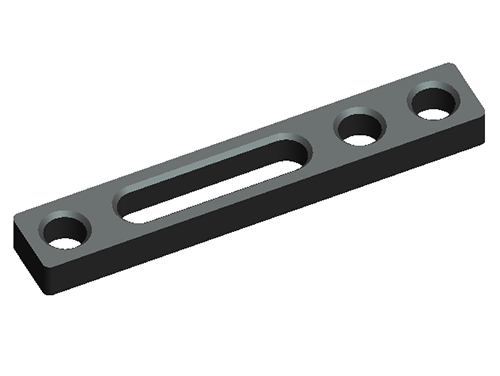

112定位平尺 2831001100x50x25

0.80
113定位平尺
150x50x25

0.80
114定位平尺 2831003225x50x25

1.30
115定位平尺 2831004300x50x25

2.00
116定位平尺 2831005500x75x25

5.80
117定位平尺 2831006800x75x25

9.00
118定位平尺 28310071000x100x25

12.00

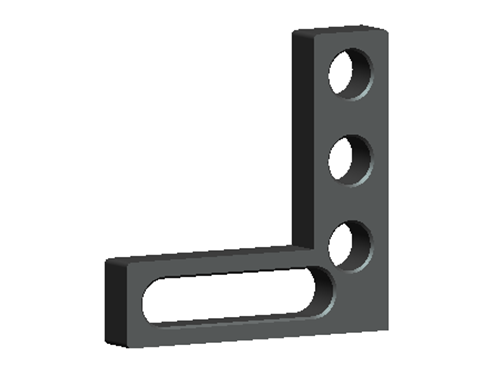

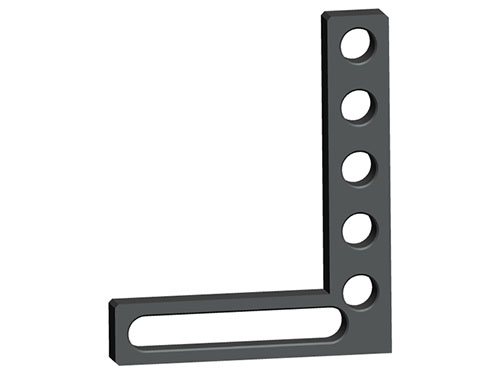

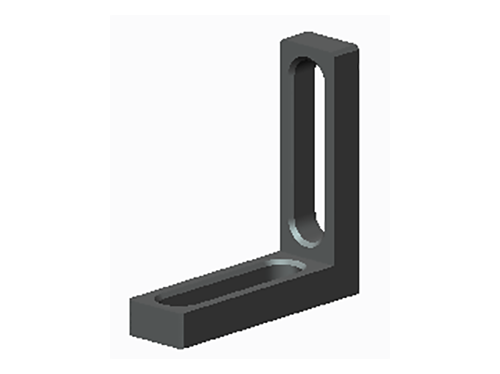

119平面角尺 832001175x175x25

2.00
120平面角尺 2832002275x225x25

3.00
121平面角尺 2832003325x225x25

3.50
122平面角尺 2832004500x375x25

12.00

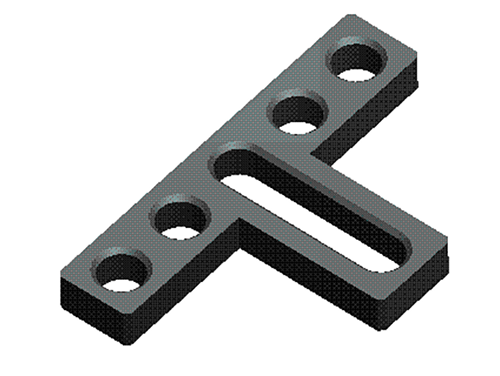

123T型角尺2833001250x150x253.70
2.50 新产品
124T型角尺2833002250x200x254.30
2.80 新产品

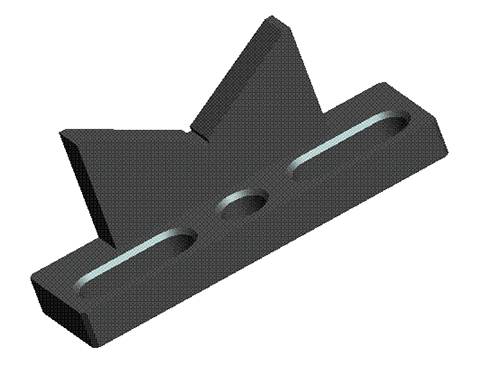

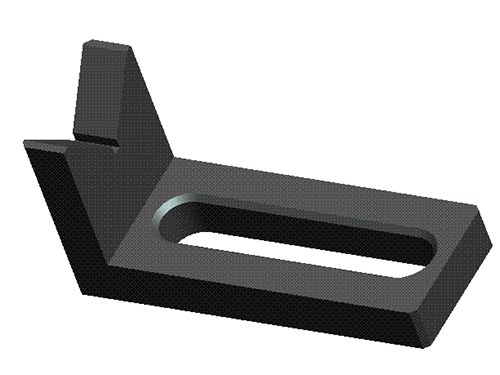

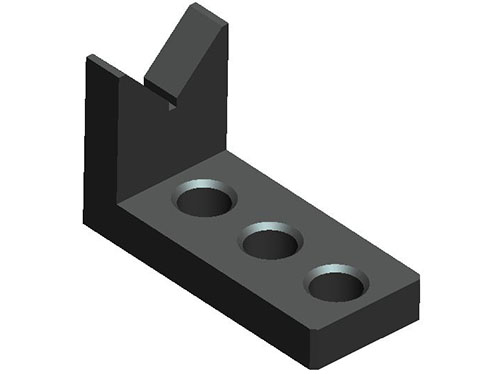

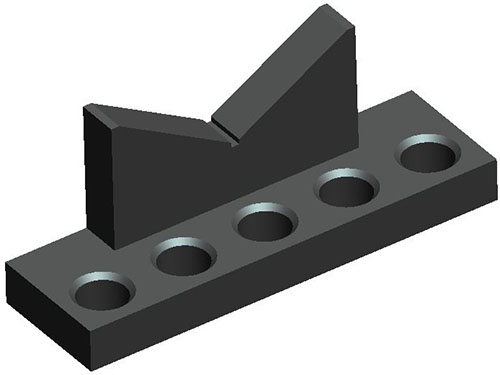

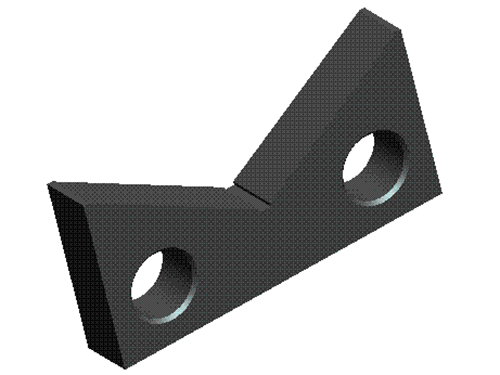

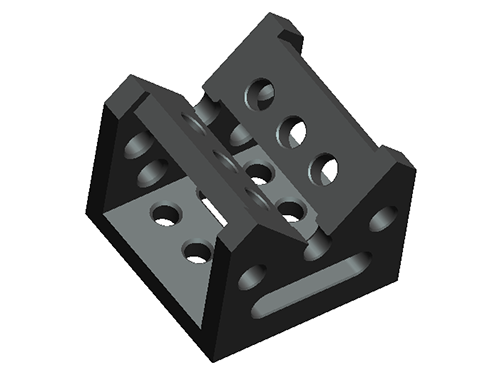

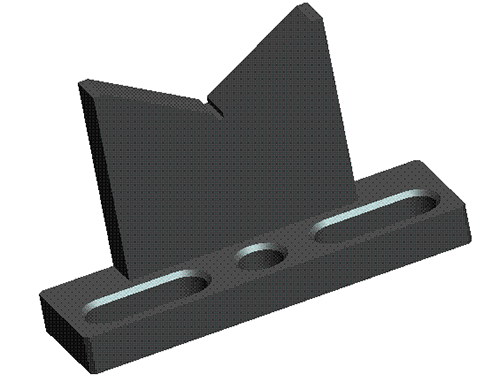

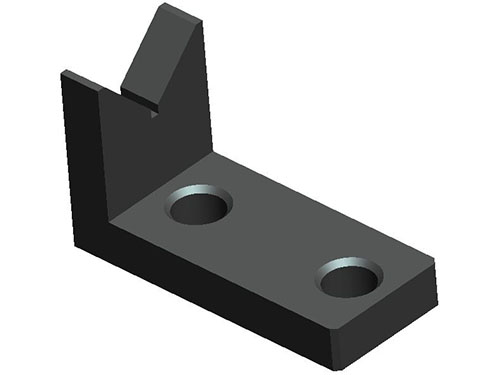

125V型角铁2835001150x75x25x120°1.70
1.41 新产品
126V型角铁2835002250x100x75x120°6.90
4.41 新产品
127V型角铁2835003175x103x75x90°4.40
3.15 新产品
128V型角铁J2835004175x103x75x90°4.40
2.70 新产品
129V型角铁J2835005250x150x75x120°8.58
5.88 新产品
130V型角铁J2835006250x100x75x120°6.90
4.73 新产品
131V型角铁J2835007175x103x75x90°4.40
3.27 新产品
132定位销2835001φ40xφ28x80

0.47

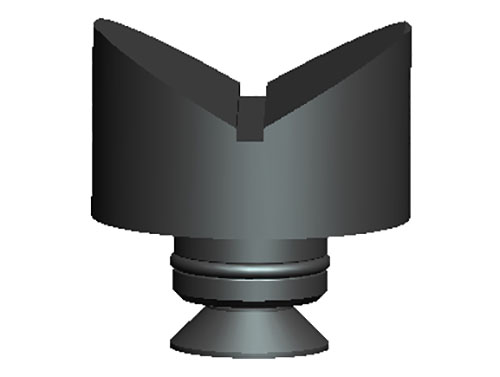

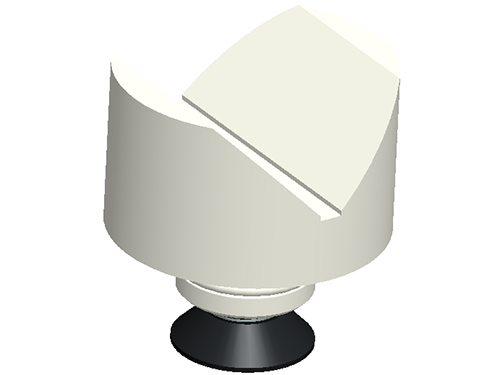

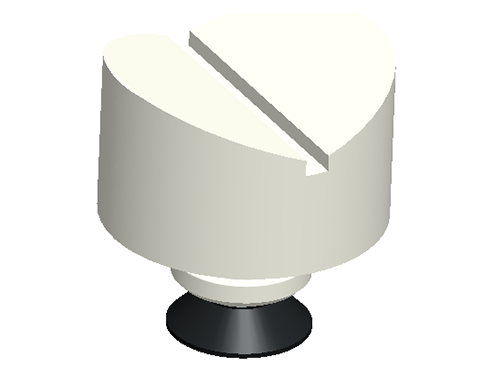

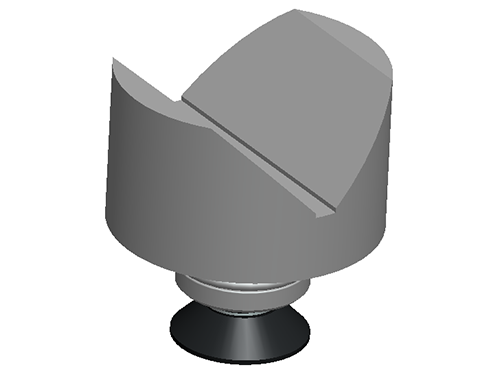

133V型定位件-φ58x90°2833001(铁)φ58x50(H)-90°

0.55
134V型定位件-φ58x90°2833101(铝)φ58x50(H)-90°

0.70
135V型定位件-φ58x90°2833201(尼龙)φ58x50(H)-90°

0.70
136V型定位件-φ58x120°2833002(铁)φ58x50(H)-120°

0.58
137V型定位件-φ58x120°2833102(铝)φ58x50(H)-120°

0.70
138V型定位件-φ58x120°2833202(尼龙)φ58x50(H)-120°

0.70
139V型定位件-φ58x140°2833003(铁)φ58x50(H)-140°

0.66
140V型定位件-φ58x140°2833103(铝)φ58x50(H)-140°

0.70
141V型定位件-φ58x140°2833203(尼龙)φ58x50(H)-140°

0.70

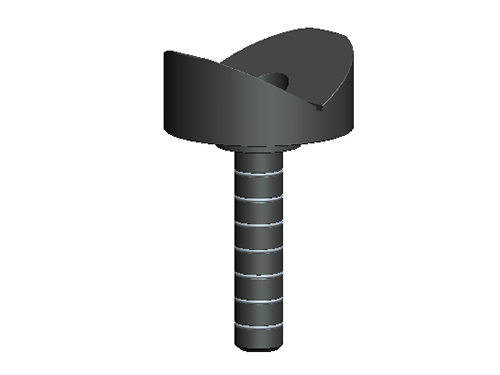

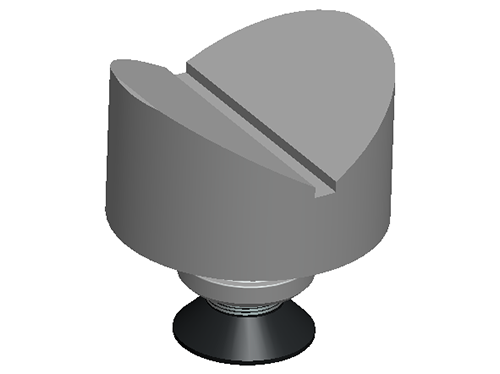

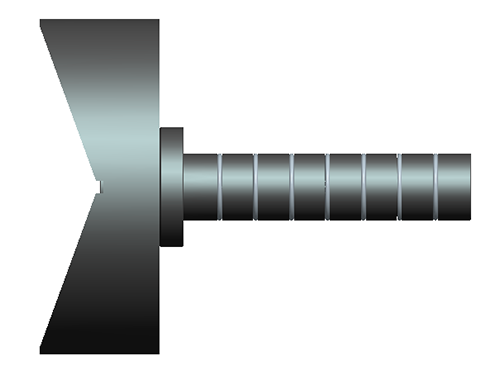

142可调V型定位件(带轴)120°2833004φ110x120(H)-120°

3.00
143可调V型定位件(带轴)140°2833005φ140x120(H)-140°

5.00

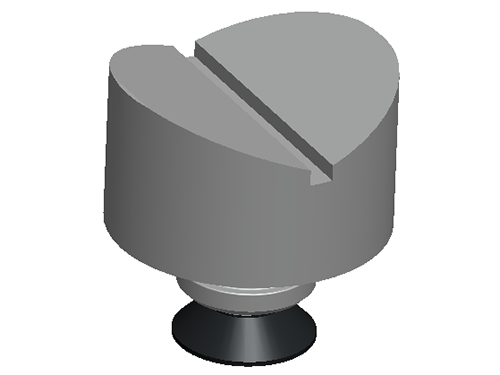

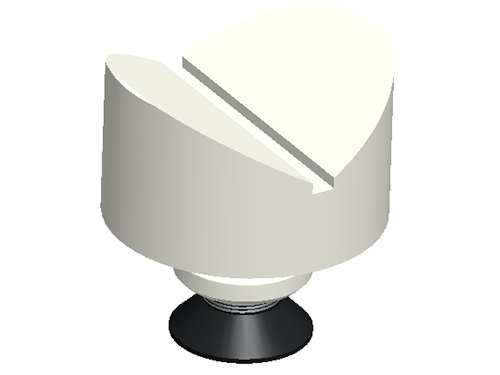

144偏心定位盘 75283400150xφ75x25

0.45
145偏心定位盘100283400275xφ100x25

1.50

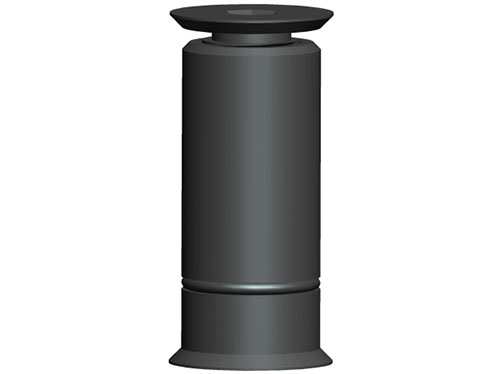

146调高器  2840001φ80-75x100

2.50

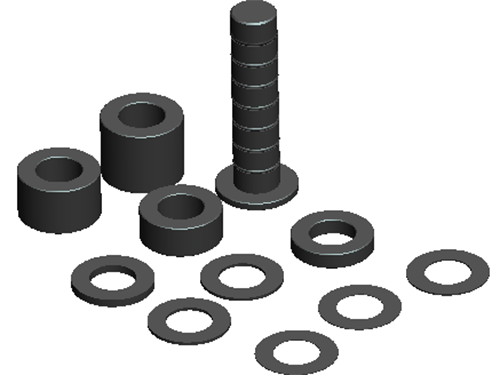

147圆形调整垫片28401010.5mm、1mm、2mm、3mm、4mm、5mm、10mm、20mm、30mm、40mm+轴L125mm(75mm)

2.50

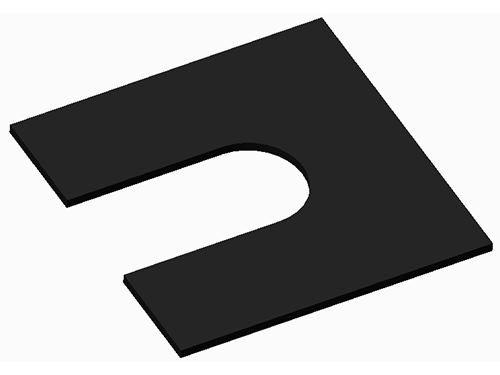

148方形调整垫片28402010.5mm、1mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm

0.50

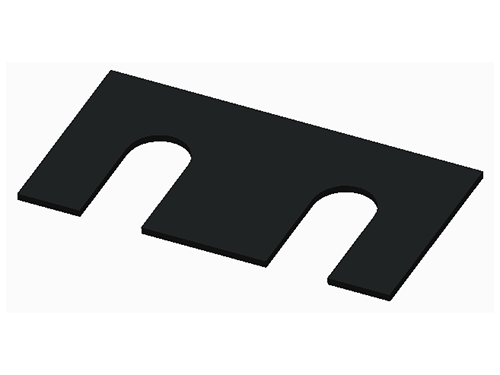

149长方形调整垫片28403010.5mm、1mm、1.5mm、2mm、2.5mm、3mm、4mm、5mm

1.00

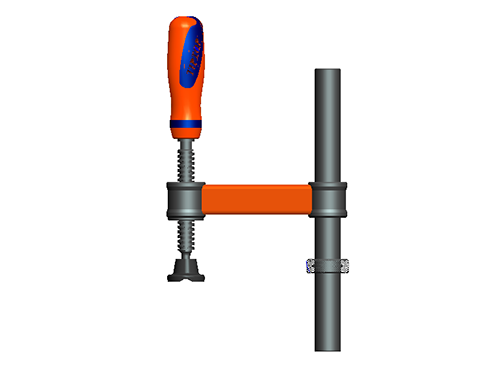

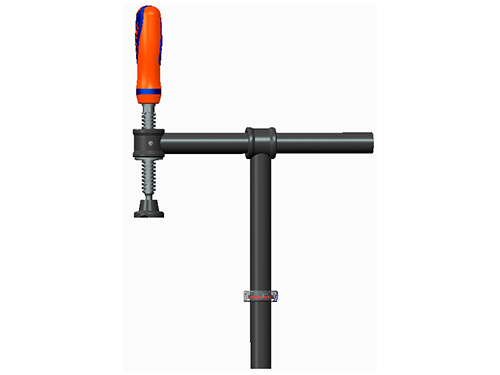

150180°螺旋压紧器 (胶手柄)2850001300x300

2.50

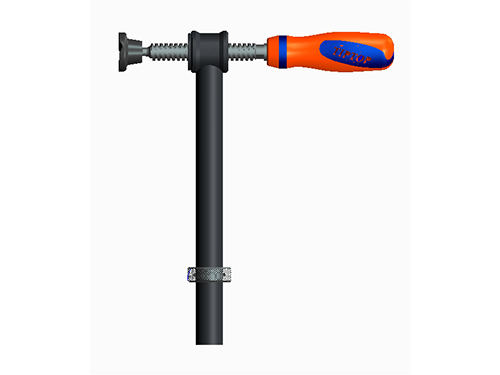

15190°螺旋压紧器(胶手柄)2851001300x150

1.80
15245°螺旋压紧器(胶手柄)J2852001300x300

2.50

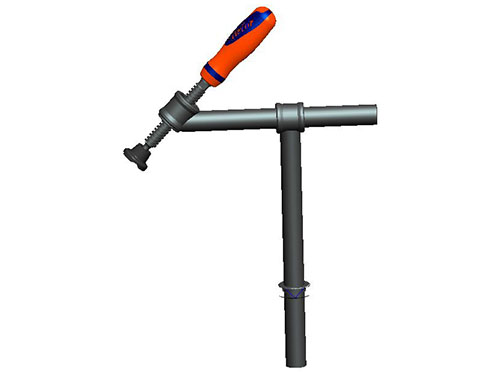

153悬臂螺旋压紧器(胶手柄)J2853001300x150

2.50
154J2853002300x200

2.50

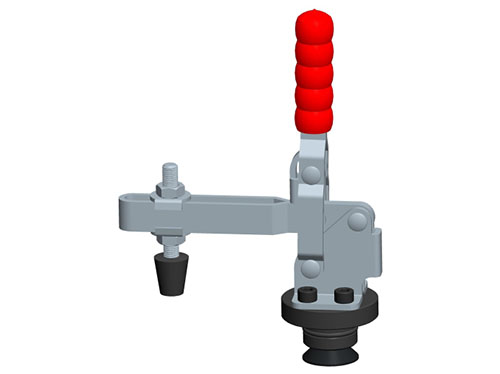

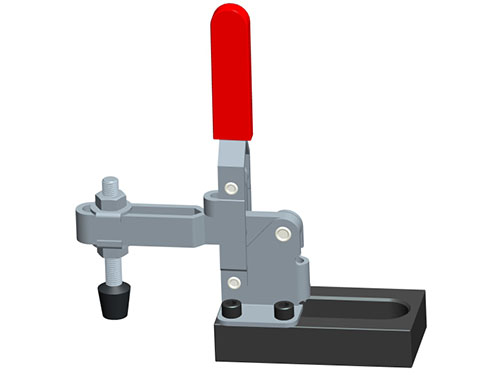

155圆盘垂直夹具2854001TT-12132

0.80

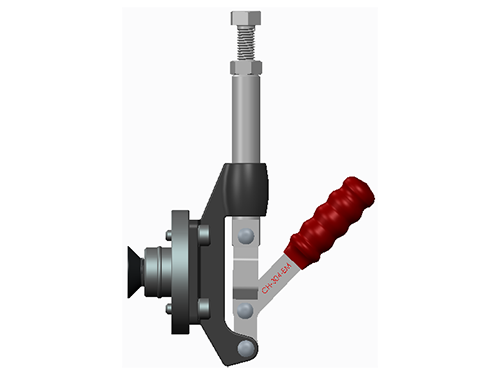

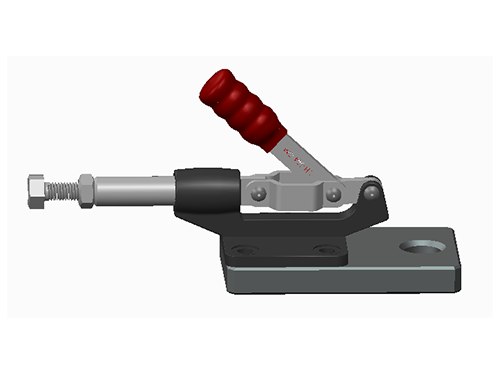

156圆盘推拉夹具2854002TT-304-EM

0.80
157圆盘水平夹具2854003TT-203-FL

0.80
158方盘垂直夹具2854101TT-12265

1.30
159方盘推拉夹具2854102TT-304-EM

1.30
160方盘水平夹具2854103TT-200-WL

1.30

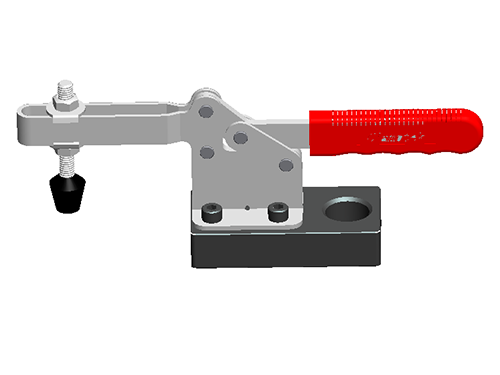

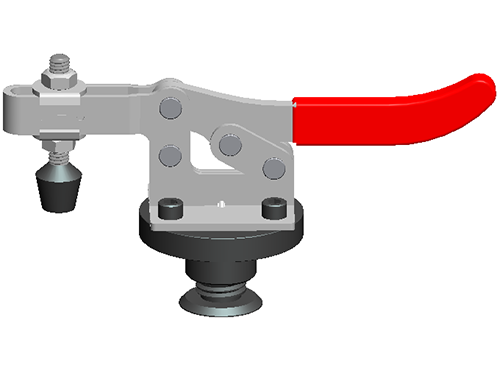

161带方盘肘节夹具2854104TT-102471.30

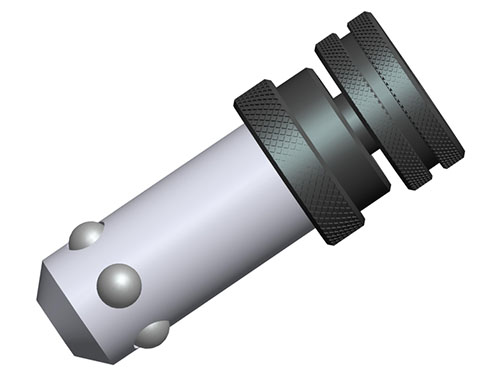

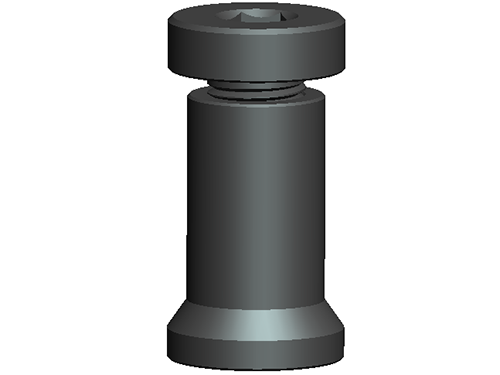

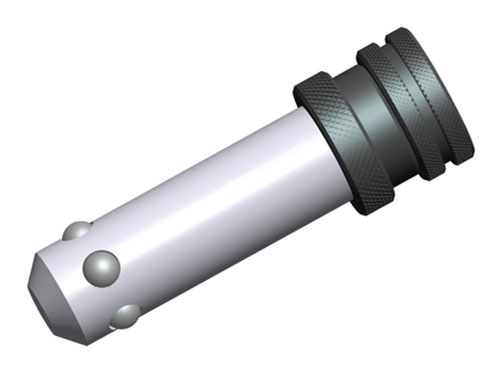

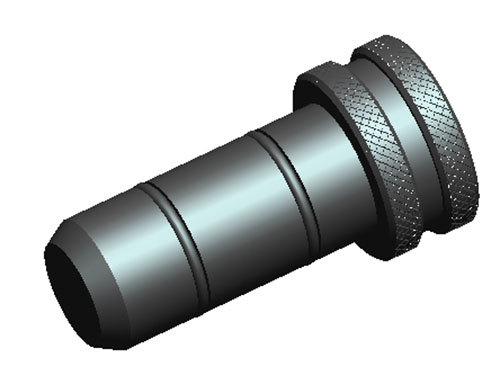

162锁紧销(50)2860001φ28X50

0.55
163锁紧销(75)2860002φ28x75

0.70
164沉头锁紧销(50)JXLJ2860103φ28X50

0.60

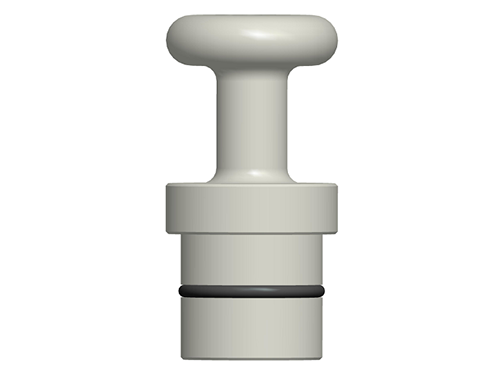

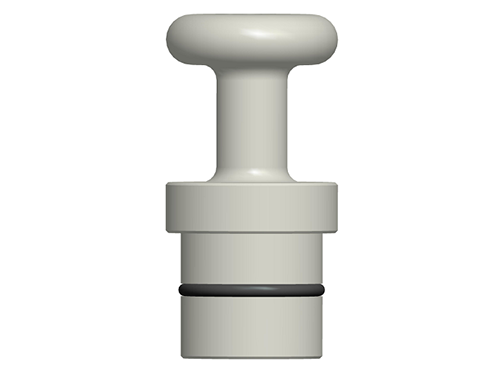

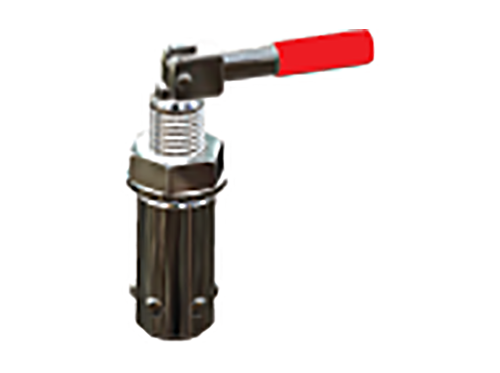

165手柄锁紧销(50)2860201φ28X50

0.65

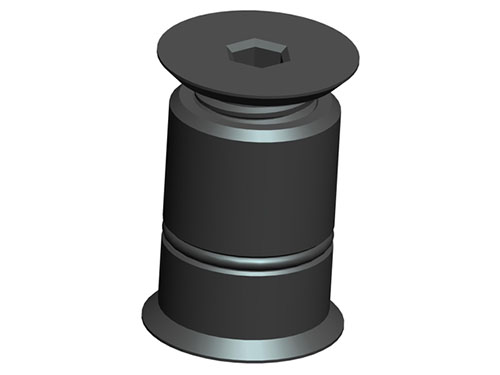

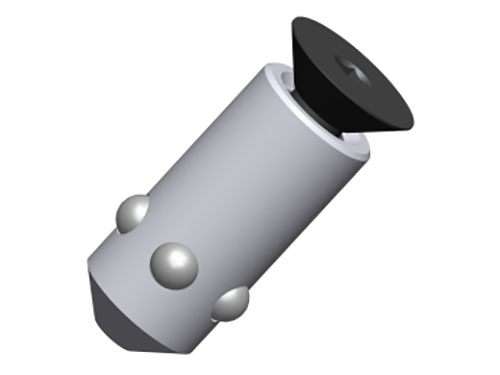

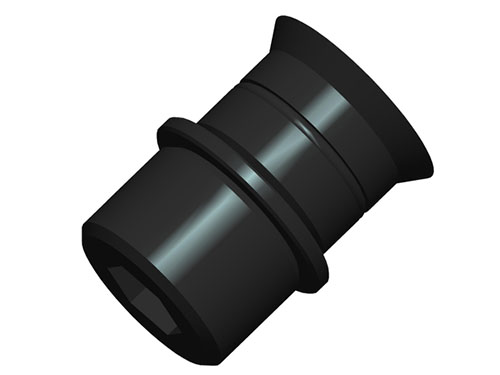

166沉头锁紧销(50)2861001φ28x50

0.20
167沉头锁紧销(75)2861002φ28x75

0.25
168内六角连接锁紧销(50)2861101φ28x50

0.30
169磁性销(25)2862001φ28x25

0.30
170磁性销(50)J2862002φ28x50

0.35
171防护板锁紧销(25)2861003φ28x25

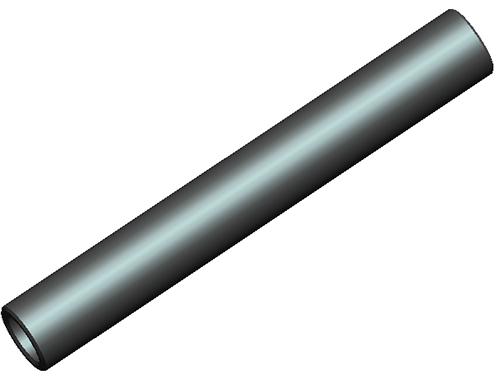

172夹管300  2880001φ28x300

0.80
173夹管600  2880002φ28x600

1.40

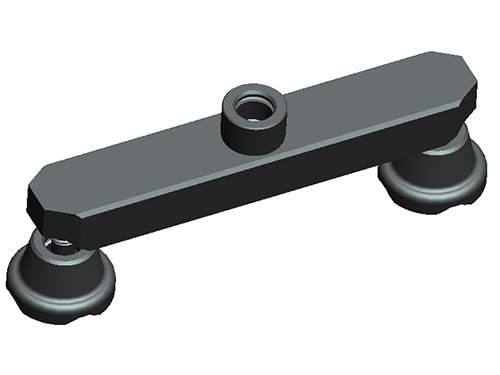

174两点夹紧桥2880101170x35x20

0.60
175三点夹紧桥2880201170x35x20

1.02

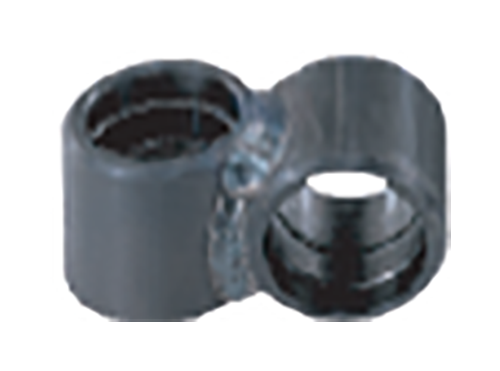

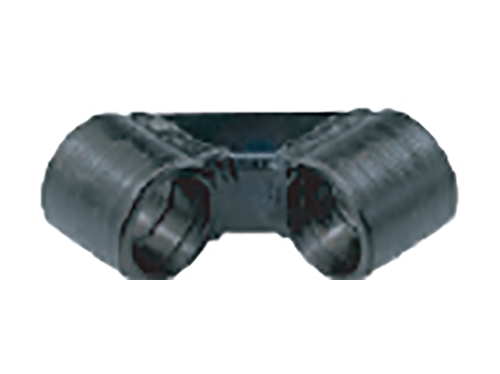

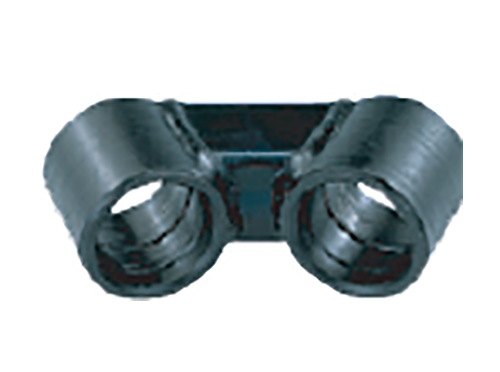

17690°夹紧转角套 2880301φ28-90°

0.30
17745°夹紧转角套  2880302φ28-45°

0.30
178平行夹紧转角套2880303φ28-180°

0.25
179垂直夹紧转角套2880304φ28-90°

0.25

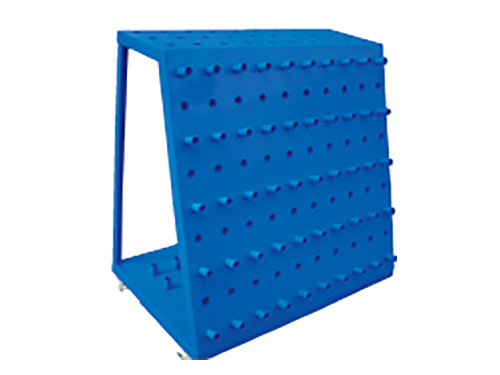

185附件车28811011000x600x1065

58.00

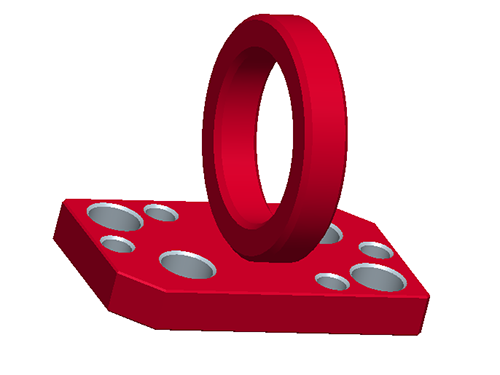

186起吊环2881201φ28

40.00

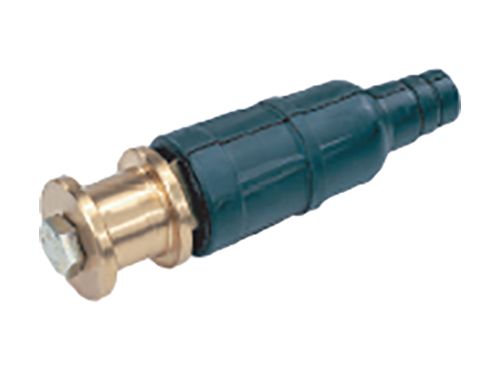

187 接地器2881301φ28

41.00

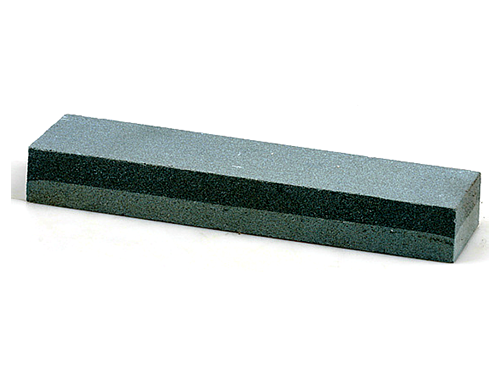

188油石  2890001200x50x30

42.00

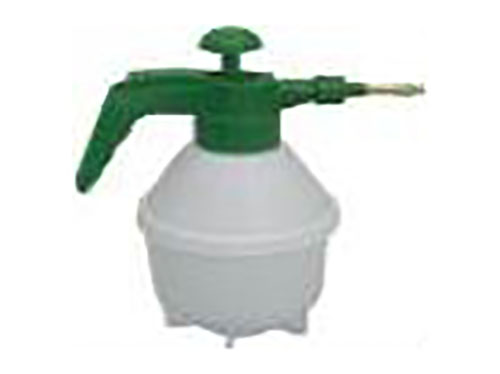

189油壶 28901011L

43.00
190内六角扳手J289020117#、14#、8#、3#

44.00

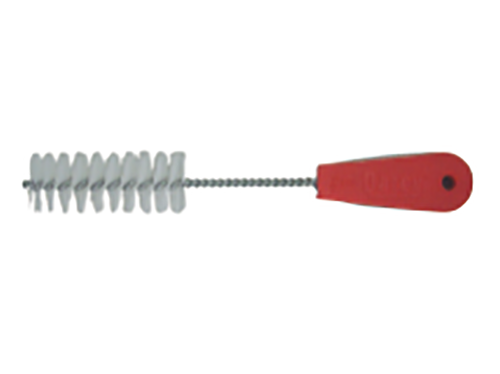

191尼龙刷 2890301φ30x80

45.00
192磁力钳2890401200

46.00
