三维柔性焊接工装夹具有哪些要求
三维柔性焊接工装夹具是一种可以自由组合的多用夹具,可适应不同的工件形状,几套夹具系统就可以替代大量高成本的工装,使用该工装后,可以省去因产品变化而投入的工装的费用和时间。在多品种、个性化的汽车生产中,它的经济性尤为明显。有数据表明,九套以上焊接夹具的成本就超过一套柔性夹具。目前我国汽车制造企业每年增加几十套焊接夹具是很常见的,选用柔性夹具的经济性显而易见。柔性组合夹具可以在三维空间进行组合。模块化系统在安装、调整和夹紧工件中合理地体现了它的通用功能,在大型工件的焊接上,该特点愈加突出。柔性化的另一面体现在操作简便。
(1)工装夹具应具备足够的强度和刚度。夹具在生产中投入使用时要承受多种力度的作用,所以工装夹具应具备足够的强度和刚度。
(2)夹紧时不能破坏工件的定位位置和产品形状、尺寸符合图样要求。既不能允许工件松动滑移,又不使工件的拘束度过大而产生较大的拘束应力。
(3)焊接操作的灵活性。使用夹具生产足够的装焊空间,使操作人员有良好的视野和操作环境,使焊接生产的全过程处于稳定的工作状态
(4)便于焊件的装卸。操作时应考虑制品在装配定位焊或焊接后能顺利的从夹具中取出,还要制品在翻转或吊运使不受损害。
(5)良好的工艺性。所设计的夹具应便于制造、安装和操作,便于检验、维修和换掉易损零件。设计时还要考虑车间现有的夹紧动力源、吊装能力及安装场地等因素,降低夹具制造成本。

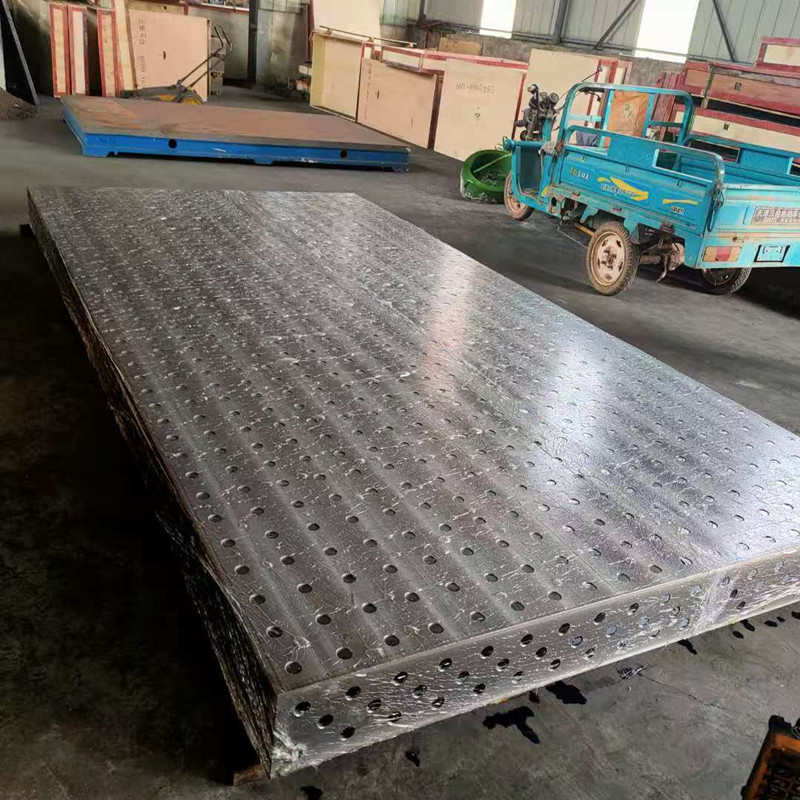

柔性组合夹具的所有模块加工精度均较高,工作平台在2000mm的范围内定位孔的位置误差在±0.1mm以内,全部可以满足焊接加工的需要。在装配或焊接过程中,使用定位块、连接块、夹紧器和支撑块,能够对工件准确定位,需要焊接的工件可以被稳定地固定在各个定位点或定位面上。如果工件本身的几何尺寸不准确,也可以很快被检测出来,在初加工工序中便被。使用CAD及Pro/E设计系统,可以非常简便地对样件进行模拟装配,准确的模块尺寸能装配精度。在工作平台和模块结构设计中,充分考虑了使用刚性和强度的要求,每个标准2000mm×1000mm的工作平台载重量可达十吨并能其重复定位和夹紧的精度。工作平台和模块的表面经过特别处理,使焊接时产生的飞溅不容易粘在其工作表面。定位和夹紧销栓表面经过淬火处理,使其不易磨损。
